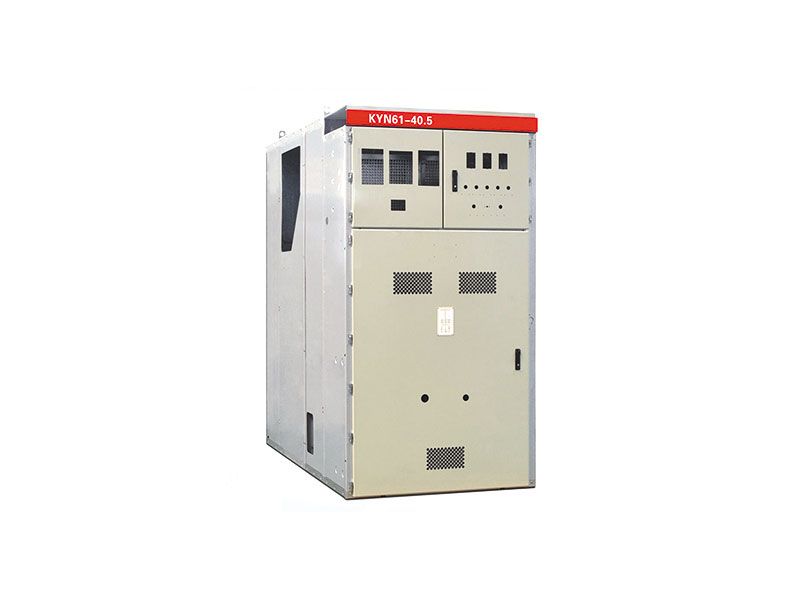

　　產品簡介：　　KYN61-40.5(Z)是指裝移開式式交流金屬封閉開關櫃(以下簡稱開關相)係三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、:變電站及工礦企業接受和分配電能之用，對電路起到控製、保護和檢測等功能，還可用於頻繁操作的場所。　　結構特點：　　開關設備櫃體結構采用組裝式、斷路器采用手車落地式結構;配用全新型複合絕緣真空斷路器、並且有良好的互換性;手車車架中裝有絲杠螺母推進機構，可輕鬆移動手車，並防止誤操作而損壞推進機構，主開關、手車、開關櫃門之間的聯鎖均采用強製機械閉鎖方式，滿足“五防”功能;所有的操作均可在櫃門關閉狀態下進行;電纜室空間充裕，可連接多根電纜;快速接地開關用於接地和回路短路外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。　　主要技術參數：　　1.額定電壓(KV) 40.5　　2.工頻耐受電壓(KV) 95(1min)　　3.衝擊耐受電壓(KV) 185　　4.額定頻率50Hz　　5.額定電流(A) 1250/1600/2000　　6.額定熱穩定電流(KA 4S) 25/31.5/40　　7.額定動穩定電流(KA) 63/80　　8.額定短路開斷電流(KA) 25/315/40　　9.額定短路關合電流(KA) 63/80　　10.分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220　　11.防護等級 IP3X　　使用環境：　　1.周圍空氣溫度上限:+40C、下限:-10°C、日平均溫度不超過35°C ;　　2海拔高度不超過1000m ;　　3.相對環境濕度日平均不大於95%，月平均不大於90% ;　　4.地震烈度不超過8級;　　5.水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa　　6.無火災、爆炸危險、嚴重汙染、化學腐蝕及劇烈振動的場所　　適用範圍：　　KYN61-40.5金屬鎧裝中置式開關櫃按 GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用於三相交流額定電壓40.5kV，額定頻率50H的電力係統，用於接受和分配電能並對電路實行控製、保護及檢測，除廣泛用於一般電力係統外，還可使用於頻繁操作的場所.

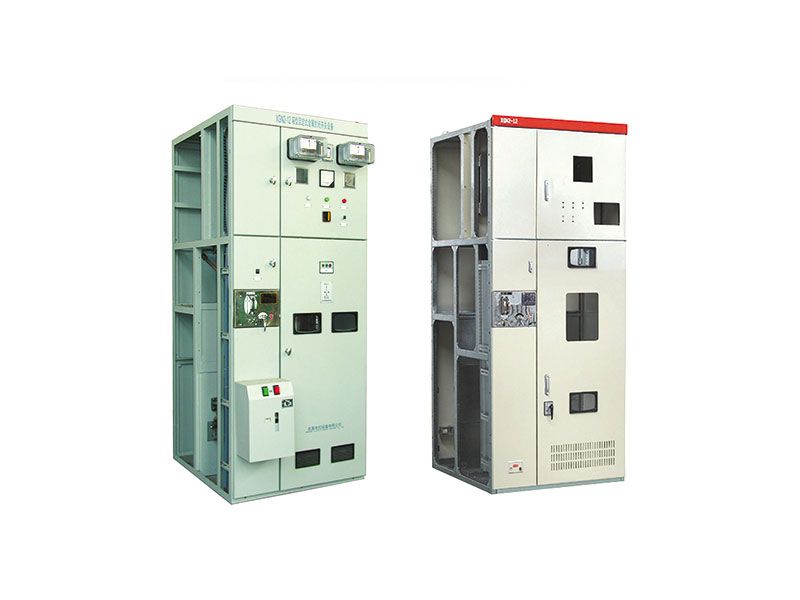

　　產品簡介：　　XGN66-12箱型固定式金屬封閉開關設備( 簡稱開關櫃)用於12kV及以下三相交流50Hz係統中作為接受與分配電能之用，特別適合於頻繁操作的場合，其母線係統為單母線(並可派生出單母線帶旁路和雙母線結構)。　　XGN66-12高壓開關櫃本開關櫃複合國家標準GB3906<<3-35kv交流金屬封閉開關設備>>及國際標注恩IEC298的要求，並且有完善的“五防”閉鎖功能。　　XGN66-12高壓開關櫃本開關櫃的主開關采用ZN28A-10係列真空斷路器及SN10-10型少油斷路器配用CD10係列及CD17 係列電磁和CT8係列及 CT17/CT19 係列彈操作機構，根據用戶需要也可采用ZN28-10、ZN73等整體式斷路器，隔離開關采用GN30-10旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關係列。　　主要技術參數：　　使用環境：　　1、環境溫度 : 上限+40°，下限-25°C;　　2、海拔高度不超過1000m;　　3、空氣相對溫度：日平均值不大於95%，月平均值不大於90%；飽和蒸氣壓：日平均值不大於2.2x103Mpa; 月平均值不大於1.8x103Mpa　　4、地震烈度不超過8度;　　5、沒有火災、爆炸危險、嚴重汙穢、化學腐蝕及劇烈振動的場所在使用環境不能完全滿足上述條件時。產品也可采取抗濕熱、防腐蝕等技術手段來適應特殊的環境　　外形尺寸(寬x深x高) mm 800*1000*2200(1250A以下)

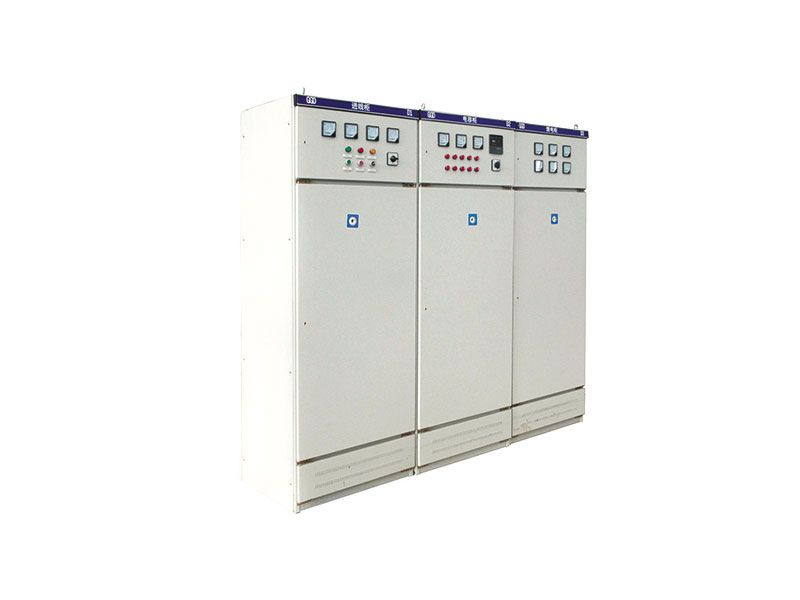

產品簡介：　　GGD型低壓固定式開關櫃係三相交50HZ、額定電壓為400V、額定電流為3150A及以下的供電係統中，作為動力、照明及配電設備的電能轉換、分配與控製之用。　　GGD交流新型低壓配電櫃，具有分斷能力高、動熱穩定性能好、電氣方案靈活、組合方便、係列性好、實用性強，結構新穎、防護等級高的特點。　　GGD型低壓配電櫃符合GB/T7251、IEC60439等標準的要求，並已通過“3C”認證。主要技術參數：結構與安裝尺寸：

產品簡介：　　GCS型低壓開關櫃係三相交流50HZ、額定電壓為400V(660 V)、額定電流為4000A及以下的發電、供電係統中,可供配電、電動機等電器設施的集中控製、電抗器限流、無功功率補償使用的低壓配電裝置,使用於發電廠、石油化工、冶金、織、高層建築供電等行業,在大型發電廠石油化工等自動化程度較高的場所,開關櫃留有與計算機接口,以便集中控製。　　本開關櫃符合GB/T7251、IEC60439等標準的要求，並通過“3C”認證。結構特點：　　1、架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的9.2mm的安裝孔，使得框架組裝靈活方便　　2、開關櫃的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。　　3、水平母線采用櫃後平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。　　4、電纜隔室的設計使電纜上、下進出均十分方便。　　5、抽屜高度的模數為160mm抽改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的　　互換性。單元回路額定電流400A及以下。　　6、抽屜麵板具有分、合、試驗、抽出等位置的明顯標誌。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。　　7、櫃體的防護等級為IP30IP40,還可以按用戶需要選用主要技術參數：結構與安裝尺寸：

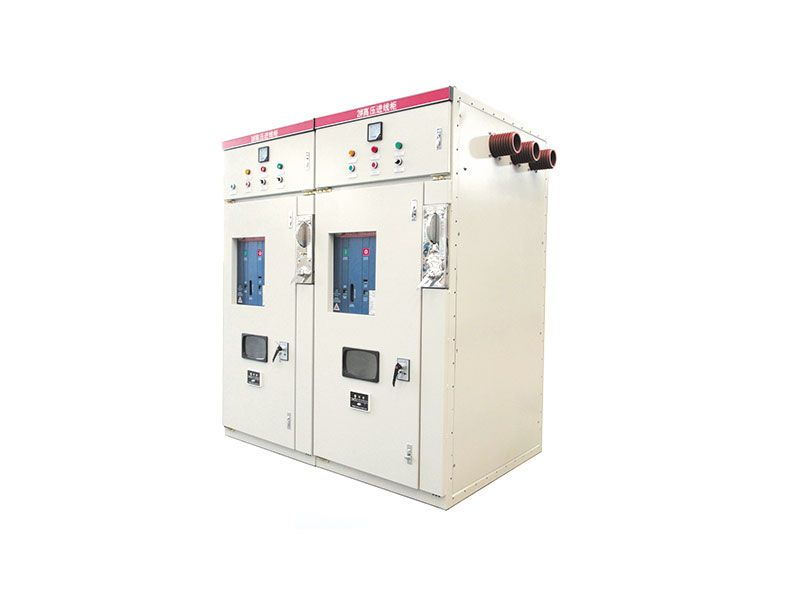

產品簡介：　　HXGN-12型箱型固定式交流金屬封閉環網開關設備產品適用於10KV 50HZ三相交流配電係統，在開關站對各分支線進行控製，起分配和開閉作用。廣泛用於環網供電和終端供電，以及箱式變電站等。櫃體分隔成母線室和開關室。櫃體為組裝式結構，穩固可靠。主要技術參數：使用環境：　　1.環境溫度：高溫度+40C；底溫度-15C　　2.相對濕度：日平均值不大於95%；月平均值不大於90%　　3.海拔高度：不高於1000m　　4.地震強度不超過8度　　5.飽和蒸汽壓：日平均值不大於2.2x10-3Mp；月平均值不大於1.8x10-3Mpa　　6.沒有火災、爆炸危險、嚴重汙濁、化學腐蝕及劇烈震動的場所

產品簡介：　　KYN28A-12型金屬鎧裝移開式開關櫃（以下簡稱開關櫃）係三相交流50Hz的戶內成套配電裝置，用於接受和分配3~10千伏的網絡電能並對電路實行控製保護及監測。本開關櫃能滿足GB3096、DL404、IEC-298等標準要求，並具有防止誤操作斷路器，防止帶負荷推拉手車，防止帶電關合接地開關，防止接地開關在接地位置送電和防止誤入帶電間隔即簡稱的“五防”。它即能配用VDS或VS1真空斷路器，也可配置進口的VM1、VD4真空斷路器。該裝置主要用於發電廠、中小型發電機組送電、工礦企事業配電以及電力係統的二次變電所的變電、送電及大型高壓電動機的啟動實行控製保護、監測之用。主要技術參數：外部尺寸圖：

產品簡介：　　XGN2-12金屬封閉箱型固定式開關設備，用於額定電壓為3.6~12kV、三相交流50Hz，額定電路630~3150A的電力，係統中作為接受與分配電能之用，特別適用於頻繁操作的場合，其母線係統為單母線、可派生處單母線帶旁路和雙母線係統。　　本開櫃符合國家標準GB3906《3-35kV交流金屬封閉開關設備》及國際標準IEC298的要求，並且具有完善的防誤操作功能。　　本開關櫃的主開關采用ZN28A-12係列、ZN28-12係列和ZNo-12(VH1)等真空斷路器，隔離開關采用GN30-12旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關係列產品。主要技術參數：結構與安裝尺寸：

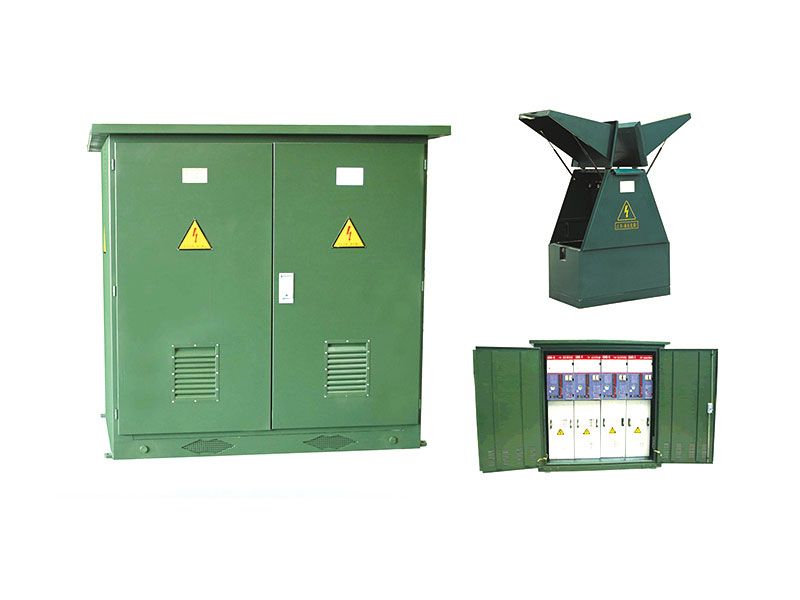

　　產品簡介：　　DFWO-12電纜分接箱主要用於10KV、20KV、35KV電纜係統的電纜節點處，用以分配電能，其聯接方式簡單方便、具有全絕緣、全密封、耐腐蝕、免維護、安全可靠等特點，環境適應能力強，廣泛適用於城市工業園區、住宅小區、商業中心、礦區和一些大型企業等場合的配電網絡，特別適用於城市電網改造工程，可大大節省設備和電纜的投資，提高供電的可靠性。　　主要技術參數：　　使用環境：　　1、海拔高度：不超過1000m；( 如有特殊要求可在訂貨時注明）　　2、環境溫度：-25°C~+40°C　　3、相對溫度：日平均（jun1）值不大於95%，月平均值不大於90%;　　4、抗震能力：8度　　5、無火災、爆炸危險、嚴重汙染、化學腐蝕及劇烈震動的場所.　　結構與安裝尺寸：
