QJ 型井用潛水泵選擇使用須知

QJ 型井用潛水泵又名深井泵，是電機與水泵直聯潛入水中工作的提水機具,它適用於從深井提取地下水,也可用於河流、水庫、水渠等提水工程:主要用於農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。主要特點： 1.電機、水泵體,潛入水中運行,安全可靠. 2.對井管、揚水管無特殊要

求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。 3.安裝、使用、維護方便簡單,占地麵積小、不需建造泵房。 4.結構簡單,節省原材料。 潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關係。

【QJ 型井用潛水泵（深井泵）】型號意義：

【QJ 型井用潛水泵（深井泵）】使用條件：

QJ 型井用潛水泵可在下列條件下連續運行使用：

1.額定頻率為 50HZ，額定電壓為 380±5%V 的三相交流電源。

2.水泵進水口必須在動水位 1 米位以下，但潛水深度不得超過靜水位以下 70 米，電機下端距井底水深最少

在 1 米以上。

3.水溫一般不得高於 20℃.

4.水質要求：（1）水中含砂量不大於 0.01%（重量比）；

（2）PH 值在 6.5~8.5 範圍；

（3）氯離子含量不大於 400 毫克/升。

5.要求井正值，井壁光滑，不得有井管錯開。

【QJ 型井用潛水泵（深井泵）】產品特點：

QJ 型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用於從深井撮地下水、也可用於河流、水庫、水渠等到提水工程：主要用於農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

QJ 型井用潛水泵電泵特點是：

1、電機、水泵一體、潛入水中運行，安全可靠。

2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠

管、塑料管等均可作揚水管使

3、安裝、使用、維護方便簡單占地麵積小、不需要造泵房。

4、結構簡單，節省原材料。

潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關係。

【QJ 型井用潛水泵（深井泵）】結構說明：

1、QJ 型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控製開關四大部分組成。

潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管製成、采用法蘭聯接，高揚程式電泵采用閘閥控製。

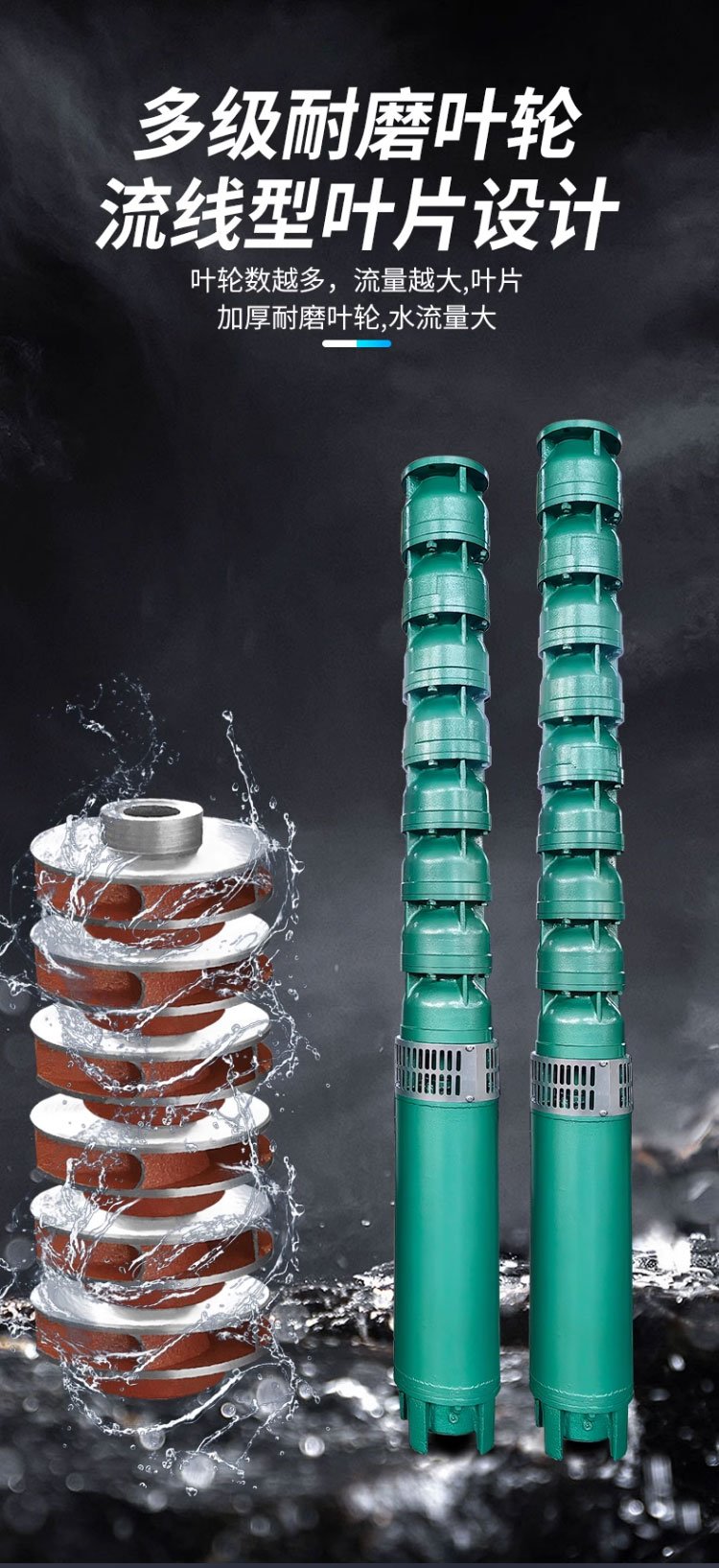

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯

成一體。

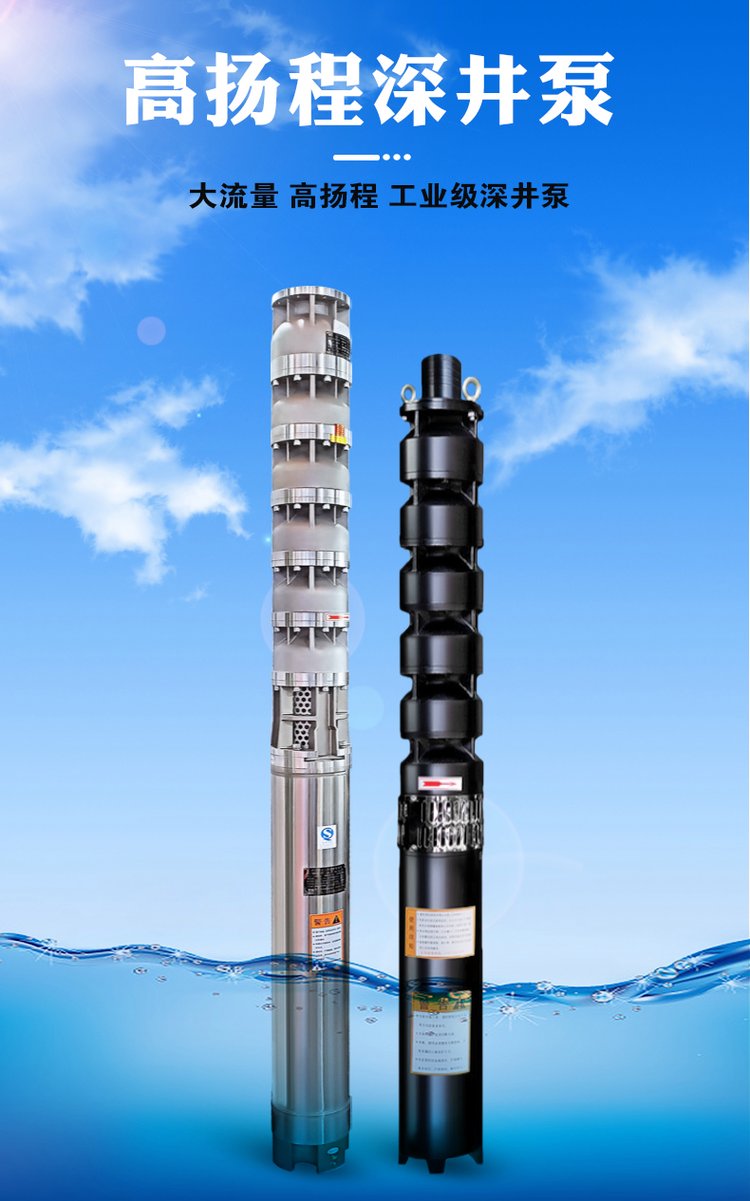

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按 QJ 型電纜接頭工藝，把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏 2~3 層，外麵包上 2~3 層防水膠布或用水膠粘結包一層橡膠帶（自行車裏帶）以防滲水。

6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用於冷卻，和它對磨的是不鏽鋼推力盤，隨水泵

的上下軸向力。
